簡介
雙組份聚酰胺固化酚醛環(huán)氧導(dǎo)靜電漆
主要性能
?用做存儲液態(tài)燃料的鋼質(zhì)儲罐內(nèi)壁涂層防護(hù)體系中的酚醛環(huán)氧導(dǎo)靜電漆解決方案
?在鋼鐵表面具有良好的附著力
?良好的潤濕和流平性能
?良好的耐水和防腐性能
?對柴油等燃料具有良好的抗耐性能
?固化溫度可低至攝氏5°C (華氏41°F)
?非碳系導(dǎo)靜電涂層,符合中國國家標(biāo)準(zhǔn) GB50393
顏色與光澤
?紅棕色和淺灰色
?蛋殼光。

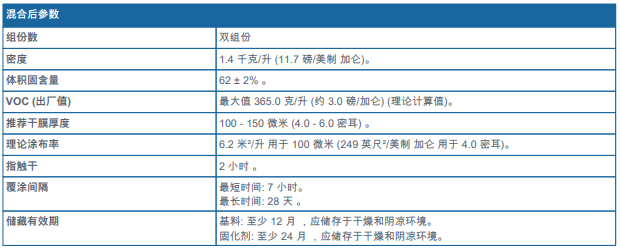

基本數(shù)據(jù)攝氏20°C (華氏68°F)
備注:
-敬請參閱補(bǔ)充數(shù)據(jù)表 - 理論涂布率與干膜厚度對照關(guān)系表。
-敬請參閱補(bǔ)充參數(shù) - 覆涂間隔時間表。

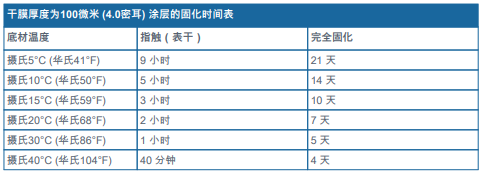

-敬請參閱補(bǔ)充參數(shù)表 - 涂層固化時間表。
推薦底材狀況與溫度
?裸鋼; 磨料噴射清理至少達(dá)到國際標(biāo)準(zhǔn) ISO-8501-1的Sa2?級
?經(jīng)確認(rèn)可兼容配套的前期涂層,表面必須潔凈干燥,已除盡了所有污染物。
?已出現(xiàn)嚴(yán)重點蝕坑的鋼板;敬請垂詢PPG的現(xiàn)場技術(shù)服務(wù)代表
底材溫度
?在涂裝施工和涂層固化過程中應(yīng)確保底材溫度高于攝氏 5°C (華氏41°F)。
?在涂裝施工和涂層固化過程中必須確保底材溫度至少高于露點溫度攝氏 3°C(華氏5°F) 以上。
涂層體系的配套規(guī)范
?2道干膜厚度各為100微米至150微米(4.0密耳-6.0密耳)的涂層配套體系
使用說明
混合體積比:基料:固化劑 = 78 :22
?涂裝前最好將基料與固化劑各組份或調(diào)配混合后漆料的溫度調(diào)控到攝氏15°C (華氏59°F)以上, 不然則可能需要額外添加稀釋劑將漆料的粘度調(diào)整到適宜施工的粘稠狀態(tài)。
?過量添加稀釋劑通常會降低濕膜的抗流掛性能和減慢干燥速度
?稀釋劑應(yīng)在兩個組份混合后再添加。
熟化時間
混合后使用時間
2 小時于攝氏20°C (華氏68°F) 。

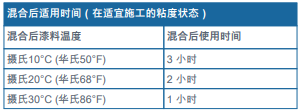

備注: 敬請參閱補(bǔ)充參數(shù) - 混合后適用時間。
無氣噴涂(單組份噴涂泵)
推薦稀釋劑
稀釋劑 91-92。
稀釋劑用量
0 - 10%, 依據(jù)所需的漆膜厚度和施工條件而定。
噴嘴孔徑
約0.46 – 0.53 毫米 (0.018 – 0.021 英寸) 。
噴嘴壓力
15.0 兆帕 (約 150 大氣壓; 2176 磅/英寸2)。
刷涂/輥涂
?僅限用于局部小面積修補(bǔ)和手工預(yù)涂裝。
推薦稀釋劑
稀釋劑 91-92 。
稀釋劑用量
0 - 5% 。
清洗溶劑
稀釋劑 90-53。
補(bǔ)充參數(shù)
備注: 表面應(yīng)潔凈干燥,已除盡所有污染物。
備注: 在涂裝施工和涂層固化期間必須確保持續(xù)順暢的足量通風(fēng)(敬請參閱安全信息表 1433 和信息表1434)。
安全防范
?涂料及其推薦稀釋劑參見安全事項表 1430和1431 和相關(guān)的材料安全數(shù)據(jù)說明書。
?這是溶劑型涂料,必須避免吸入漆霧和溶劑;另外,皮膚和眼睛不宜接觸未干的油漆。
