產(chǎn)品中心

PPG AQUACOVER? 1080 PPG 水性環(huán)氧富鋅底漆1080

簡(jiǎn)介

雙組分水性環(huán)氧富鋅底漆。


主要性能

?用做多種涂層體系的配套底漆。

?優(yōu)異的防腐性能。

?干燥速度快,可在短時(shí)間內可覆涂后道涂層。

?符合美國SSPC標準-Paint 20規定的鋅粉含量level 2 和國際標準ISO 12944-5關(guān)于鋅粉含量的規范。

?VOC高度合規。


顏色與光澤

?

?平光。

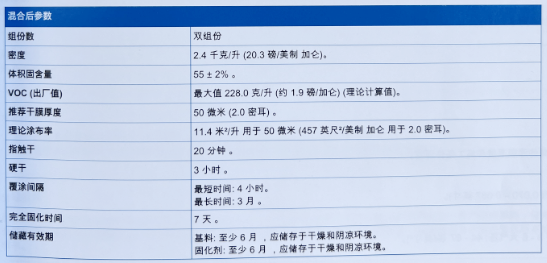

基本數據 攝氏20°C (華氏68°F)

推薦底材狀況與溫度

底材狀況

?裸鋼:噴射清理達到國際標準ISO-8501-1的Sa2級,表面粗糙度滿(mǎn)足40-70微米(1.6-2.8密耳).

?已經(jīng)過(guò)鋼板拋丸預處理并涂有確認可兼容的無(wú)機硅酸鋅車(chē)間底漆的涂層表面:掃砂處理達到SPSS標準的Ss級。


底材溫度和施工條件


?在涂裝施工和涂層固化期間底材溫度應維持在攝氏 5°F (華氏41°C) 與攝氏 40°F (華氏104°F)之間。


?在涂裝施工和涂層固化過(guò)程中必須確保底材溫度至少高于露點(diǎn)溫度攝氏 3°C(華氏5°F) 以上。


?在涂裝施工和涂層固化過(guò)程中必須確保環(huán)境的相對濕度不超過(guò) 75%。


使用說(shuō)明

體積混合比:基料:固化劑=55:45.

?基料與固化劑混合后,漆料溫度最好控制在高于15°C(華氏59°F)

?將固化劑添加入基料組份,持續不斷攪拌,直至兩個(gè)組份充分混合后達到完全均勻質(zhì)的狀態(tài)。

?應該在兩組份混合以后再加水進(jìn)行稀釋。

?過(guò)多添加稀釋劑可能會(huì )導致濕膜的抗流掛性能降低和硬干速度減慢。

?在涂裝施工和涂層固化期間必須保持水分和連續的通風(fēng)。

?在整個(gè)儲存或運輸過(guò)程中防止其結冰。


熟化時(shí)間

無(wú)需


混合后使用時(shí)間

3小時(shí)于攝氏20°C (華氏568°F) 。


有氣噴涂

推薦稀釋劑

自來(lái)水。


稀釋劑用量

0 - 40%, 依據所需的漆膜厚度和施工條件而定。


噴嘴孔徑

1.8-2.2 毫米 (0.070-0.087 英寸) 。


噴嘴壓力

0.3-0.6兆帕 (約3-6大氣壓;44-87磅/英寸2) 。


無(wú)氣噴涂(單組份噴涂泵)

推薦稀釋劑

自來(lái)水


稀釋劑用量


0 - 40%, 依據所需的漆膜厚度和施工條件而定。


噴嘴孔徑

約0.38-0.43 毫米 (0.015-0.017 英寸) 。


噴嘴壓力

150 兆帕 (約 150 大氣壓; 2176磅/英寸2) 。


推薦稀釋劑

自來(lái)水。


稀釋劑用量

0 - 40%。


清洗溶劑

潔凈淡水。


安全防范

?涂料及其推薦稀釋劑參與安全事項表1430和1431和相關(guān)的材料安全數據說(shuō)明書(shū)。

?雖然這是水溶性涂料,但必須避免吸入漆霧和其揮發(fā)物,并盡量不使皮膚和眼睛接觸到油漆。



相關(guān)標簽:

相關(guān)產(chǎn)品:

相關(guān)新聞:

    沒(méi)有相關(guān)新聞
